ADataMatrix10 x 10adalah simbol ECC 200 DataMatrix terkecil, terdiri daripada grid 10 x 10 yang digunakan untuk mengekod jumlah data yang sangat kecil.

Kerana jejak kakinya yang minimal - sering sekitar 1 mm - DataMatrix10 x 10digunakan secara meluas dalam industri seperti aeroangkasa, elektronik, dan peranti perubatan, di mana ruang penandaan sangat terhad.

Walau bagaimanapun, saiz padat ini datang dengan had yang ketat. Sebuah DataMatrix10 x 10hanya boleh menyimpan beberapa aksara dan memerlukan kawalan yang tepat terhadap penandaan dan keadaan imbasan.

Panduan ini menjelaskan saiz, had kapasiti, dan bila ia adalah pilihan yang betul dalam aplikasi dunia sebenar.

Apakah DataMatrix 10 x 10? (Definisi dan Makna Praktikal)

Sebuah DataMatrix10 x 10Barkod 2D terdiri daripada10 baris x 10 lajur (100 modul)mengikut standard ECC 200.

Walaupun ia terdiri daripada 100 modul, sebahagian besar ruang itu disediakan untuk corak struktur dan pembetulan kesilapan. Ini hanya meninggalkan kawasan minimum untuk data sebenar, yang pada asasnya menentukan bagaimana simbol digunakan dalam amalan.

Dengan kata lain, yang10 x 10Bukan untuk fleksibiliti, tetapi untuksekatan ruang yang melampau.

Had Kapasiti DataMatrix 10 x 10 (Apa yang Sebenarnya Anda Boleh Mengkode)

Sekatan yang paling penting adalah kapasiti data dan di sinilah banyak pelaksanaan gagal.

Walaupun simbol mengandungi 100 modul, hanya sebahagian kecil yang tersedia untuk data sebenar. Selebihnya disediakan untuk:

• Corak pencari (sempadan berbentuk L)

• Corak masa

• Pembetulan kesilapan (Reed-Solomon, kira-kira 25%)

Akibatnya, beban yang boleh digunakan sangat terhad.

Had kapasiti praktikal:

Menurut spesifikasi ECC 200, kapasiti maksimum10 x 10DataMatrix ialah:

•Nombor: 6 digit

•Alfanumerik: 3 aksara

•Binari: 1 bait

Wawasan utama:

A10 x 10DataMatrix bukan "kecil tetapi fleksibel". Ia adalahsangat terhadWalaupun satu aksara tambahan akan memaksa simbol untuk berkembang.

Sebagai contoh, cuba untuk mengekod "1234567" akan secara automatik menjanaSimbol 12 x 12tidak10 x 10.

Saiz Fizikal DataMatrix 10 x 10 (Saiz Modul dan Zon Tenang)

Sebaik sahaja data ditakrifkan, sekatan seterusnya adalah saiz fizikal.

Dimensi akhir bergantung kepadaDimensi X (saiz modul). Dalam sistem penandaan ketepatan tinggi, ini boleh turun serendah 0.1 mm.

Dimensi fizikal biasa:

•Saiz matriks:ditentukan oleh saiz modul (dimensi X), tidak tetap

•Zon yang tenang:sekurang-kurangnya 1 lebar modul di setiap sisi

•Jumlah ruang yang diperlukan:bergantung kepada saiz modul dan termasuk zon tenang

Sebagai contoh, dengan saiz modul 0.25 mm, a10 x 10DataMatrix akan kira-kira 2.5 mm x 2.5 mm (tidak termasuk zon tenang), dan lebih besar apabila zon tenang dimasukkan.

Banyak kegagalan penandaan tidak disebabkan oleh kesilapan pengekodan, tetapi oleh zon tenang yang tidak mencukupi atau kontras yang buruk di sekitar simbol.

Perbandingan Saiz DataMatrix (10 x 10 vs Simbol yang Lebih Besar)

Untuk memutuskan sama ada10 x 10Adalah sesuai, ia membantu membandingkannya dengan tahap saiz seterusnya.

Peraturan praktikal:Jika data anda sedikit rumit, 10 x 10 biasanya bukan pilihan yang betul.

Bila Gunakan DataMatrix 10 x 10 (Aplikasi Perindustrian Sebenar)

Oleh kerana had, simbol ini hanya digunakan dalam senario yang sangat tertentu.

1. PCB dan Mikro-Elektronik

Dalam pembuatan PCB, ruang penandaan yang tersedia sangat terhad.Untuk sesuai dalam a10 x 10simbol, pengeluar seringmemampatkan format data (contohnya, pengekodan asas-36).

2. Instrumen Perubatan dan Implan

Alat pembedahan mesti bertahan dalam kitaran sterilisasi berulang kali.Label merosot dengan cepat, jadi penandaan kekal diperlukan.

A10 x 10DataMatrix membolehkan pengesanantanpa menjejaskan kebolehgunaan atau integriti struktur.

3. Komponen Aeroangkasa dan Ketepatan

Dalam aeroangkasa, walaupun bahagian kecil mesti dapat dikesan.Walau bagaimanapun, penandaan tidak boleh melemahkan komponen.

Ini mewujudkan kes penggunaan yang sempurna untuk simbol ultra-kecil.

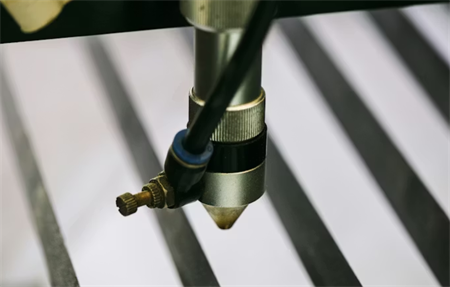

Penandaan Bahagian Langsung (DPM): Mengapa 10 x 10 Digunakan

Dalam kebanyakan kes dunia sebenar, DataMatrix10 x 10digunakan dalamPenandaan Bahagian Langsung (DPM).

Daripada mencetak label, kod digunakan secara langsung menggunakan:

• Penandaan laser

• Peening titik

• Pengukiran kimia

Kelebihan ialah ketahanan.Perdagangan adalah bahawaPembacaan menjadi lebih sukar untuk dikawal.

Cabaran Pembacaan (Dan Bagaimana Memperbaikinya)

Pada skala ini, menjana kod bukanlah bahagian sukar -Membaca dengan boleh dipercayai.

Masalah biasa termasuk:

• Refleksi pada permukaan logam

• Kontras rendah selepas menandakan

• Definisi modul yang tidak mencukupi

Penyelesaian industri:

• Sistem penglihatan perindustrian (bukan pengimbas pengguna)

•Dome pencahayaan untuk mengurangkan refleksi

• Parameter laser yang dioptimumkan untuk kontras tinggi

Ini biasanya disahkan di bawah piawaian kualiti ISO DPM.

Bagaimana untuk menghasilkan DataMatrix 10 x 10 dengan betul

Untuk berjaya menghasilkan a10 x 10Simbol:

1.Simpan data yang sangat pendek (6 digit atau kurang disyorkan)

2.Gunakan perisian pengekodan yang mematuhi ECC 200

3.Sahkan saiz simbol sebelum menandakan

4.Kebolehbacaan ujian dalam keadaan sebenar

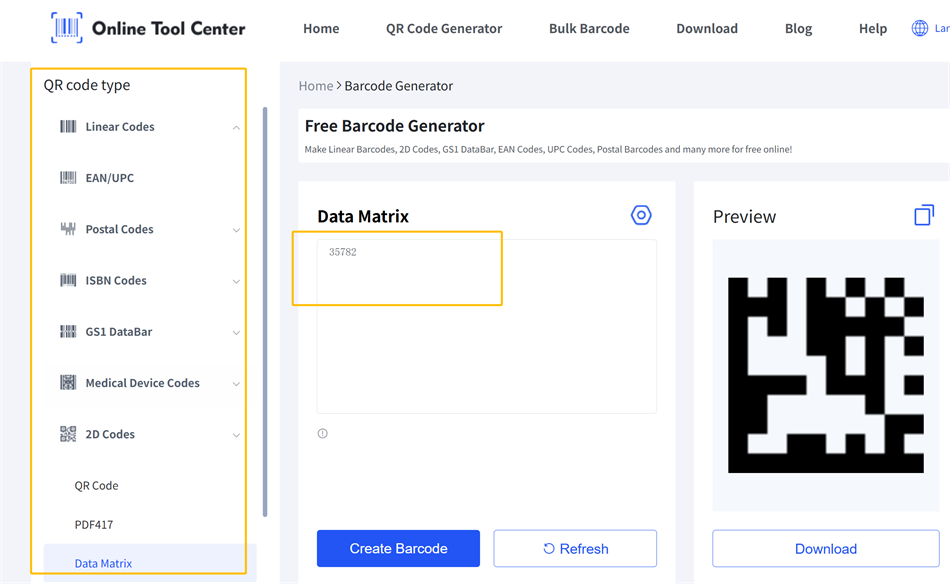

Dalam praktiknya, terdapat banyakpenjana kod bar 2D dalam talian percumayang boleh dengan cepat mencipta DataMatrix 10 x 10. Proses biasanya mudah - masukkan data anda dan alat akan menjana simbol secara automatik.

Peraturan utama:Jika data anda tidak sesuai secara semula jadi dalam had, jangan paksa ia - gunakan simbol yang lebih besar sebaliknya.

Kesimpulan: Bila 10 x 10 adalah pilihan yang betul

DataMatrix10 x 10bukanlah kod bar tujuan umum, tetapi penyelesaian untuk sekatan ruang yang melampau.

Digunakan dengan betul, ia membolehkan pengesanan pada komponen terkecil. Digunakan dengan tidak betul, ia sering mengakibatkan kod yang tidak dapat dibaca.

Akhirnya, kejayaan kurang bergantung kepada menjana simbol dan lebih kepada merancang keseluruhan proses penandaan dan imbasan di sekitar had-hadnya.

Soalan Biasa Mengenai DataMatrix 10 x 10

Q1: Apakah saiz DataMatrix terkecil?

Saiz ECC 200 DataMatrix terkecil yang biasa digunakan adalah10 x 10.

Q2: Berapa banyak data boleh10 x 10Kedai DataMatrix?

Sehingga 6 digit nombor atau 3 aksara alfanumerik.

Q3: Bolehkah telefon pintar mengimbas10 x 10Kod?

Sesetengah telefon pintar boleh mengimbas kod DataMatrix, tetapi untuk10 x 10simbol - terutamanya dalam keadaan DPM atau kontras rendah - kebolehpercayaan imbasan sering terhad.
